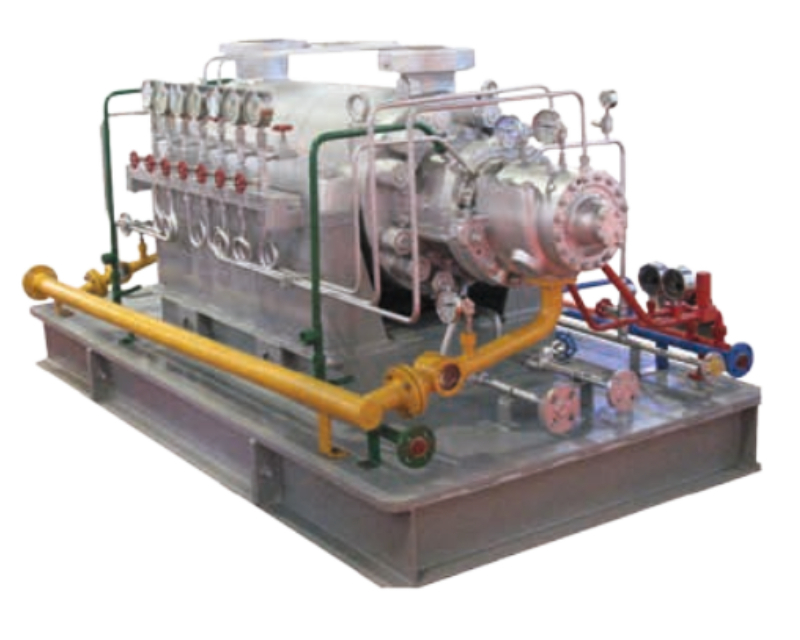

НАСОС ПИТАТЕЛЬНОЙ ВОДЫ ВЫСОКОГО ДАВЛЕНИЯ

Диапазон производительности

Расход: Q=15～700 м³/ч, напор: H=140～2400м, скорость: n=2980об/мин, расчетное давление: P=25МПа, рабочая температура: T=－30℃～+210℃.

Конструктивные особенности

1. Высокопрочная конструкция корпуса:

   Корпус может быть изготовлен литьем или ковкой в ​​зависимости от конкретных условий работы;Уплотнительные кольца             используется для уплотнения между корпусами, а кольца из EPDM используются для обеспечения герметизации всех переходных рабочих процессов.               условия.

2. Оптимизируйте конструкцию рабочего колеса и направляющего аппарата:

    Дополнительные рабочие колеса одинарного и двойного всасывания первой ступени, рабочие колеса двойного всасывания лучше

    кавитационные характеристики;конструкция всасывающего отверстия снижает образование пузырьков воздуха на всасывающем отверстии;

    крыльчатки прецизионного литья обеспечивают гидравлические характеристики;для каждого разработаны разные гидравлические модели.               Группа спецификации, чтобы гарантировать, что рабочая точка находится в диапазоне 80–110 % от наилучшего КПД.            точки, обеспечивая более высокую эффективность и более низкие эксплуатационные расходы в более широком рабочем диапазоне.

3. Конструкция вала:

    Большое соотношение диаметра вала к наружному диаметру рабочего колеса обеспечивает стабильную работу агрегата;передает

    достаточный крутящий момент и сводит к минимуму прогиб.

4. Конструкция ротора:

    Рабочее колесо позиционируется и устанавливается поэтапно, чтобы предотвратить изгиб вала при высокой температуре.

    условия;шахматное расположение шпоночных пазов передает крутящий момент равномерно, а шахматное расположение

    лопаток рабочего колеса предотвращает резонанс;разрезные кольца несут осевые нагрузки, обеспечивая осевое усилие каждого рабочего колеса

    Распределяется по валу, что позволяет избежать предельной нагрузки на определенную секцию, а процесс установки прост;

5. Конструкция подшипника динамического давления жидкости:

    Предусмотрены два типа смазки: система принудительной смазки и самосмазка, которые можно гибко настраивать.

     подбираются под конкретные условия работы;подшипник имеет длительный срок службы и прошел проверку

     практикой;уплотнение вала оснащено изолятором подшипника для уменьшения загрязнения, улучшения эффекта уплотнения, расширения

     срок службы подшипника и простота установки;Подшипниковая коробка из углеродистой стали соединена на 360°, снижает вибрацию и снижает нагрузку.

     более высокая стабильность насоса.

6. Конструкция баланса осевой силы:

    Балансировочный барабан может уравновешивать более 95% осевой силы, а двусторонняя гидродинамическая тяга

    подшипник и балансировочный барабан взаимодействуют, чтобы сбалансировать осевую силу, которая может выдержать изменение осевого

     усилить в двух направлениях и адаптироваться к влиянию изменения условий работы на насосный агрегат;

     Устройство балансировочного барабана не имеет осевого зазора и риска осевого контактного трения, что удобно для

     техническое обслуживание и повышает удобство обслуживания на месте;балансовый барабан имеет спиральный барьер

     уплотнение для уменьшения протечек и обеспечения эффективности работы насосного агрегата;Стабильная работа ротора, даже если внутренний

      износ все еще может гарантировать стабильную работу
